産品詳情
一、簡介：

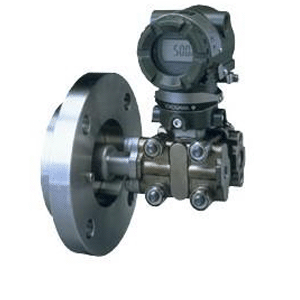

單法蘭差壓變送器采用先金的微處理技術及數字通訊技術。除具有常規智能式的全部功能外，還具有一系列增強的功能，如零點自動調整，遠程就地控制參數查看與調整控制參數密碼鎖定等。同時通過現場總線HART協議，進行遠程參數設定、遠程控制、自診斷等功能。
二、現場總線通信能力：
單法蘭遠傳差壓變送器的現場總線是雙向數字通信系統，是配置儀表控制系統的革新技術，同時也是前景很好的更新換代産品，用于替換現在現場儀表中廣泛使用的标準4~20mA模拟通信。
提供兩種現場總線模式，FOUNDATION?現場總線低壓模式和PROFIBUS PA設備，以實現阿斯德和其他供應商的協同工作。軟件方面，SCA210系列采用兩個AI功能塊計算差壓和靜壓，從而實現靈活的儀表配置。
三、小型輕量設計：
單法蘭差壓變送器由于采用ASIC放大器設計使包裝變小，以及膜盒構造和法蘭的小型化，這款機型的重量降到了原有機型的一半。ASIC設計不僅減少了零件數量，而且提高了放大器的可靠性。
四、單法蘭差壓變送器産品應用：
單法蘭遠傳差壓變送器用來測量氣體、液體和蒸汽的流量、液位、密度和壓力，然後将其轉變成4-20mADC的電流信号輸出。SCA210A/220A也可以通過BRAIN手操器或CENTUM CS/μXL或HART275手操器相互通訊，通過它們進行設定和監控等。
五、單法蘭差壓變送器主要特點：
1、很好的測量性能，用于壓力、差壓、液位、流量測量；
2、數字精度：+（-）0.2%；
3、模拟精度：+（-）0.75%+（-）0.1%F.S；
4、全性能：+（-）0.25F.S；
5、穩定性：0.25% 60個月；
6、量程比：100：1；
7、測量速率：0.2S；
8、小型化（2.4kg）全不鏽鋼法蘭，易于安裝；
9、過程連接與其它産品兼容，實現測量；
10、shijie上非常好采用H合金護套的傳感器（轉lijishu），實現了優良的冷、熱穩定性；
11、采用16位計算機的智能變送器；
12、标準4-20mA，帶有基于HART協議的數字信号，遠程操控；
13、支持向現場總線與基于現場控制的技術的升級。
六、SCA210A/220A單法蘭遠傳差壓變送器技術參數：
1、輸出信号：4～20MA.DC二線制（模拟）二線制4～20mA直流信号上疊加數字信号，由用戶選擇線性或開方輸出。（智能）
2、供電電源：12～45V.DC;
3、負載特性：
電源影響：<0.005%輸出量程/V；
負載影響：電源穩定時，無負載影響；
測量精度：調校量程的±0.1%，±0.2标配精度爲±0.2%，若選擇其他精度請在訂貨選型時注明；
量 程 比：10：1或100比1；
阻 尼：通常可在0.1～16秒之間可調，當灌充惰性液或帶遠傳裝置時，時間常數會增大；
啓動時間：<2秒，不需預熱。
4、工作環境：環境溫度 -29～93℃（模拟放大器）；
-29～75℃（數字/智能放大器）；
-29～65℃（帶顯示表頭）；
環境濕度 0～95%。
5、防護特性：防護能力 IP65；
6、防爆類型：隔爆型 Exd II BT4-6； 本安型 Exia II CT5。
7、靜壓影響：零位誤差：±0.5%#大量程限值，對于32MPa在管道壓力下通過調零給予校正。
8、電磁輻射影響：0.05%#大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。
9、指示表（%）：液晶數顯 精度±0.2%。
10、振動影響：任何方向200Hz振動時，±0.05%/g。
11、安裝位置：膜片未垂直安裝，可能産生小于0.24KPa的零點誤差，但可通過調零來修正。
12、重 量：3.9Kg（不包括附件）。
七、單法蘭差壓變送器适用以下介質場合：
1、高溫下粘稠介質；
2、易結晶的介質；
3、帶有固體顆粒或懸浮物的沉澱性介質；
4、強腐蝕或劇毒性介質；
5、可消除導壓管洩漏污染周圍環境現象的發生；可免去采用隔離液時，因測量信号的不穩定，需要經常補充隔離液的繁瑣工作；
6、連續精que測量界面和密度；
7、遠傳裝置可避免不同瞬間介質的交混，從而使測量結果真實地反映過程變化的實際情況；
8、衛生清潔要求很高的場合；
9、如食品、飲料和醫藥工業生産中，不僅要求變送器接觸介質部位符合衛生标準，并且應便于沖洗，以防止不同批量介質的交叉污染。
八、SCA210A/220A單法蘭遠傳差壓變送器選型一覽表：
SCA210A/220A 單法蘭差壓變送器（#大工作壓力2.5MPa） 4 0-4～40KPa 5 0-40～250KPa 6 0-0.16～1.0MPa 代碼 輸出 N 普通模拟型：（輸出：4～20mA） G 常規智能型：（輸出：4～20mA） S 标準智能型：（輸出：4～20mA帶HART總線協議） Z 數字化智能型：（輸出：4～20mA全數字化傳感器,自帶通訊鍵盤） 代碼 公稱直徑尺寸（mm） 插入筒長度（mm） 高壓側隔膜片材料 A0 80 平 316LSST A2 80 50 316LSST A4 80 100 316LSST A6 80 150 316LSST B0 100 平 316LSST B2 100 50 316LSST B4 100 100 316LSST B6 100 150 316LSST C0 80 平 哈氏C-276 C2 80 50 哈氏C-276 C4 80 100 哈氏C-276 C6 80 150 哈氏C-276 D0 100 平 哈氏C-276 D2 100 50 哈氏C-276 D4 100 100 哈氏C-276 D6 100 150 哈氏C-276 E0 80 平 钽 F0 100 平 钽 代碼 安裝法蘭 A 3〞150lb 碳鋼鍍鋅 B 4〞150lb C 3〞300lb D 4〞300lb 代碼 結 構 材 料 法蘭和接頭 排氣/排液閥 隔離膜片 灌充液體 22 316不鏽鋼 316不鏽鋼 316不鏽鋼 矽油 23 316不鏽鋼 316不鏽鋼 哈氏合金C 24 316不鏽鋼 316不鏽鋼 蒙乃爾 25 316不鏽鋼 316不鏽鋼 钽 33 哈氏合金C 哈氏合金C 哈氏合金C 35 哈氏合金C 哈氏合金C 钽 代碼 選項 M1 0-100%線性指示表 M2 LED數字顯示表 M3 LCD顯示器 C0 1/2-14NPT錐管内螺紋接頭 C1 1/2-14NPT引壓接頭後部焊接引壓管Ф14 C2 丁字形螺紋接頭M20×1.5 d 隔爆型dⅡBT4 i 本安型iaⅡCT
九、單法蘭差壓變送器訂貨選型須知：
1、SCA210A/220A系列型号可根據選型規格表按需要确定。
2、選型規格表中的數字、符号必須填寫清楚、準确無誤。
3、如有正負遷移，必須注明遷移量數值。
4、差壓變送器如需配三閥組，需另行注明。
5、選購遠傳變送器時，還應根據不同遠傳法蘭選型表按需确定。
6、如果遠傳變送器要在真空場合和高溫場合下使用，訂貨時要特殊标明。
7、接觸介質O形密封環的材料有橡膠和氟橡膠等。
8、無特殊注明，出廠時灌充液爲矽油。
