概述

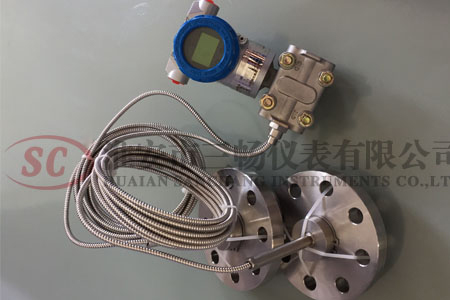

SC-3051DP雙法蘭差壓變送器是一種新型變送器，具有設計 原理先金、品種規格齊全、安裝使用簡便等特點。外觀上完全融合了目前國内#爲流行，并被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，同時與傳統的1151、CECC等系列設備在安裝上可直接替換，有很強的通用性和替代能力。爲适合國内自動化水平的不斷提高和發展，雙法蘭差壓變送器除設計小巧精緻外，更推出具有HART現場總線協議的智能化功能。
雙法蘭差壓變送器特點：
●精度高；
●穩定性好；
●二線制；
●固體元件,接插式印刷線路闆；
●小型、重量輕、堅固抗振；
●量程、零點外部連續可調；
●正遷移可達500%；負遷移可達600%；
●阻尼可調；
●單向過載保護特性好；
●無機械可動部件，維修工作量少；
●全系列統一結構，零部件互換性強；
●接觸介質的膜片材料可選擇：（316L、TAN、HAST-C、MONEL等耐腐蝕材料）
●防爆結構，全天候使用。
雙法蘭差壓變送器的功能參數：
◆使用對象：液體、氣體和蒸氣
◆測量範圍：0-0.1kPa至0-40MPa
◆輸出信号：4~20mA DC（特殊可爲四線制220V AC供電,0~10mA DC輸出）
◆供電電源：12~45V DC,一般爲24V DC
◆負載特性：與供電電源有關,在某一電源電壓時帶負載能力見圖2,負載阻抗RL與電源電壓VS關系式爲RL≤50（VS-12）
◆指示表：指針式線性指示0~100%刻度，以及3 1/2位LCD液晶式顯示
◆防爆：a.隔爆型 dⅡCT5；b.本質安全型 iaⅡCT6
◆量程和零點：外部連續可調
◆正負遷移：零點經過正遷移或負遷移後,量程、測量範圍的上限值和下限值的覺對值，均不能超過測量範圍上限的100%。#大正遷移量爲#小校調量程的500%；#大負遷移量爲#小校調量程的600%。流量變送器#大正、負遷移量爲校準量程的10%
◆溫度範圍：放大器工作溫度範圍：-29~+93℃（LT型爲:-25~+70℃），灌充矽油的測量元件：-40~+104℃，法蘭式變送器灌充高溫矽油時：+15~+315℃，普通矽油：-40~+150℃
◆靜壓和過載壓力：4、10、25、32MPa
◆濕度：相對濕度爲0~100%。
◆振動影響：在任意軸向上，振動頻率爲200Hz時，誤差爲測量範圍上限的±0.05%/g
◆電源影響：小于輸出量程的0.005%/V
◆負載影響：電源如果穩定,則負載沒有影響
◆安裝位置影響：#大可産生0.24kPa的零點誤差,但可校正,對量程沒有影響其它
雙法蘭差壓變送器結構材料：
◆隔離膜片：316L不鏽鋼,哈氏合金C-276,Monel合金,或钽
◆排氣/排液閥：316不鏽鋼,哈氏合金C,蒙乃爾合金
◆法蘭和接頭：碳鋼鍍鎳,316不鏽鋼,哈氏合金C或蒙乃爾合金
◆接觸介質“O”形環：丁 腈橡膠，氟橡膠
◆灌充液：矽油或惰性油
◆螺栓：碳鋼鍍鎳
◆電子殼體材料：低銅鋁合金
◆引壓連接件：法蘭NPT 1/4，中心距54mm；接頭NPT 1/2或M20×1.5陽螺紋球錐面密封,帶接頭時中心距50.8、54、57.2mm（NPT錐管螺紋符合GB/T12716-91）
◆信号線連接孔:G1/2〃
◆重量:約5.5kg（不帶附件）
雙法蘭差壓變送器的型号規格
|
SC-3051DP |
雙法蘭差壓變送器 |
|||||||
|
|
4 |
0-4~40KPa |
||||||
|
5 |
0-40~250KPa |
|||||||
|
6 |
0-0.16~1MPa |
|||||||
|
7 |
0-0.4~2.5MPa |
|||||||
|
8 |
0-1.6~10.0MPa |
|||||||
|
|
代号 |
輸出 |
||||||
|
E |
非智能型（4~20mA輸出） |
|||||||
|
S |
智能型（HART協議+4~20mA輸出） |
|||||||
|
|
代号 |
結構材料 |
||||||
|
法蘭接頭 |
隔離膜片 |
灌充液體 |
||||||
|
22 |
316SST |
316SST |
矽油 |
|||||
|
|
S1 |
一個遠傳裝置 |
根據表I-VI自定義 |
|||||
|
S2 |
二個遠傳裝置 |
|||||||
|
|
代号 |
附加功能 |
||||||
|
M1 |
0~100%線性指示表 |
|||||||
|
M2 |
LED數字顯示器 |
|||||||
|
M3 |
LCD顯示器 |
|||||||
|
B1 |
管裝彎安裝闆 |
|||||||
|
B2 |
闆裝彎安裝闆 |
|||||||
|
B3 |
管裝平安裝闆 |
|||||||
|
d |
隔爆型dII BT4 |
|||||||
|
i |
本安型iaIICT6 |
|||||||
|
SC-3051DP |
4 |
S |
22 |
S2 |
M3 B3 ←選型舉例 |
|||
