定義

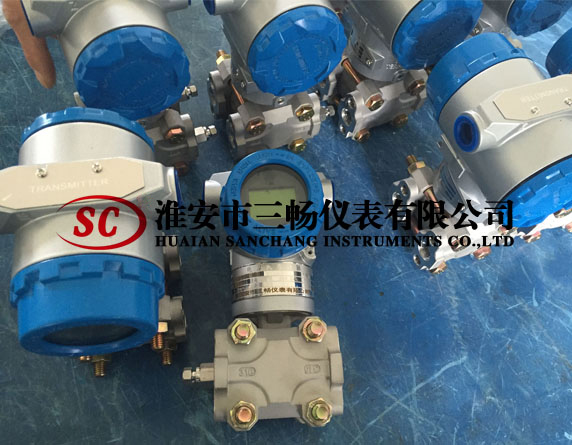

SC3051GP智能壓力變送器是一種接受壓力變量,經傳感轉換後,将壓力變化量按一定比例轉換爲标準輸出信号的儀表。變送器的輸出信号傳輸到中控室進行壓力指示、記錄或控制。
概述
SC3051智能壓力變送器或稱智能壓力變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然後将其轉變成4～20mA DC信号輸出。3051智能壓力變送器可與HART手操器相互通訊，通過它進行設定，監控。智能型液晶表頭采用智能按鍵可修改量程、顯示單位、溫度等等，壓力變送器過壓強度高，穩定性好。輸入量程爲0～0.25KPa，0～10KPa，0～40KPa。
智能壓力變送器的技術參數
l、量程比：100:1
2、精度高：0.075%
3、智能：HART現場總線協議
4、低溫漂：數字溫度傳感器自動補償
5、規格全：-100pa~51Mpa
6、耐腐蝕：提供316L、哈氏合金、钽等
7、耐壓性能好：常規 14Mpa 高靜壓 32Mpa
8、防爆：本安型（ia Ⅱ CT6）
隔爆型（d Ⅱ BT6）
3051壓力變送器特點
SC-3051GP智能壓力變送器（高精度電容式），引進國外先金技術和設備生産的新型3051智能壓力變送器，（表壓）測量#小壓力0.6KPa。（可遷移爲負壓力變送器）,關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，該産品具有設計原理先金、品種規格齊全、安裝使用簡便等特點。
由于智能壓力變送器的機型外觀上完全融合了目前國内#爲流行，并被廣泛使用的兩種變送器（羅斯蒙特3051智能壓力變送器與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，同時與傳統的1151、CECC等系列産品在安裝上可直接替換，有很強的通用性和替代能力,故3051壓力變送器是一些老型産品的替代和更新産品。爲适合國内自動化水平的不斷提高和發展，該系列3051智能壓力變送器除設計小巧精緻外，同時推出具有HART現場總線協議的智能化功能。
3051智能壓力變送器的性能
1）使用被測介質廣泛，可測油、水及與316不鏽鋼和304不鏽鋼兼容的糊狀物，具有一定 的防腐能力。
2）高準确度、高穩定性、選用進口原裝傳感器，線性好，溫度穩定性高。
3）體積小、重量輕、安裝、調試、使用方便
4）不鏽鋼全封閉外殼，防水好。
5）壓力傳感器直接感測被測液位壓力，不受介質起泡、沉積的影響。
6) 工業領域中#佳的總體性能±0.15%，令回路性能#優化
7) 五年穩定性±0.15%，可大大降低校驗和維護的費用‘
8) 更快的動态響應，可降低過程的可變性
9) 引進技術可實現全面測量方案
10)本地/外部：零點/量程可調
智能壓力變送器的選型表指南
|
3051型 |
電容式智能壓力變送器 |
||||||||||||
|
3151型 |
電容式智能壓力變送器 |
||||||||||||
|
3251型 |
電容式智能壓力變送器 |
||||||||||||
|
3351型 |
電容式智能壓力變送器 |
||||||||||||
|
3851型 |
電容式智能壓力變送器 |
||||||||||||
|
|
代碼 |
變送器名稱 |
|||||||||||
|
DR |
微差壓變送器 |
||||||||||||
|
DP |
差壓變送器 |
||||||||||||
|
差壓流量變送器 |
|||||||||||||
|
HP |
高靜壓差壓變送器 |
||||||||||||
|
高靜壓差壓流量變送器 |
|||||||||||||
|
AP |
覺對壓力變送器 |
||||||||||||
|
TG |
直接安裝型壓力變送器 |
||||||||||||
|
GP |
壓力變送器 |
||||||||||||
|
|
代碼 |
量 程 範 圍 |
#大工作壓力（靜壓） |
|
|||||||||
|
1 |
0-25～157 Pa |
1 MPa |
|||||||||||
|
2 |
0-0.125～1.5 kPa |
7 MPa |
|
||||||||||
|
3 |
0-1.3～7.5 kPa |
7 MPa |
|
||||||||||
|
4 |
0-6～40 kPa |
14MPa |
|||||||||||
|
4D |
0-6～40 kPa |
32MPa ( 僅限于高靜壓類 變送器) |
|||||||||||
|
5 |
0-31.1～186.8 kPa |
14MPa |
|
||||||||||
|
5D |
0-31.1～186.8 kPa |
32MPa ( 僅限于高靜壓類 變送器) |
|
||||||||||
|
6 |
0-117～690 kPa |
14MPa |
|||||||||||
|
6D |
0-117～690 kPa |
32MPa ( 僅限于高靜壓類 變送器) |
|
||||||||||
|
7 |
0-345～2068 kPa |
14MPa |
|
||||||||||
|
8 |
0-1.17～6.89 MPa |
14MPa |
|||||||||||
|
9 |
0-3.45～20.68 MPa |
32MPa ( 僅限于壓力 變送器) |
|
||||||||||
|
0 |
0-6.89～41.37 MPa |
51MPa ( 僅限于壓力 變送器) |
|||||||||||
|
|
代碼 |
輸 出 信 号 |
|||||||||||
|
S |
4-20 mA DC + HART信号 |
||||||||||||
|
|
代碼 |
結 構 材 料 |
|||||||||||
|
法蘭接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
||||||||||
|
22 |
316不鏽鋼 |
316不鏽鋼 |
316L不鏽鋼 |
矽 油 |
|||||||||
|
23 |
316不鏽鋼 |
316不鏽鋼 |
哈氏合金C |
||||||||||
|
24 |
316不鏽鋼 |
316不鏽鋼 |
蒙乃爾 |
||||||||||
|
25 |
316不鏽鋼 |
316不鏽鋼 |
钽 |
||||||||||
|
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
||||||||||
|
35 |
哈氏合金C |
哈氏合金C |
钽 |
||||||||||
|
44 |
蒙乃爾 |
蒙乃爾 |
蒙乃爾 |
||||||||||
|
|
代碼 |
選用件(不選則不填) |
|||||||||||
|
M1 |
0～100% 線性指示表 |
||||||||||||
|
M2 |
0～100% 流量指示表 |
||||||||||||
|
M3 |
3 1/2 LCD 數字線性顯示表 |
||||||||||||
|
M4 |
智能表顯示器 |
||||||||||||
|
|
|||||||||||||
|
B1 |
管裝彎支架 |
||||||||||||
|
B2 |
闆裝彎支架 |
||||||||||||
|
B3 |
管裝平支架 |
||||||||||||
|
|
|||||||||||||
|
D1 |
洩放閥在壓力室側面的上部 |
||||||||||||
|
D2 |
洩放閥在壓力室側面的下部 |
||||||||||||
|
|
|||||||||||||
|
N |
1/2-14NPT 錐管陰螺紋接頭 |
||||||||||||
|
J |
丁字形陽螺紋M20×1.5接頭 |
||||||||||||
|
|
|||||||||||||
|
d |
隔爆型 dIIBT4 |
||||||||||||
|
i |
本安型 iaIICT6 |
||||||||||||
|
|
|||||||||||||
|
|
|||||||||||||
