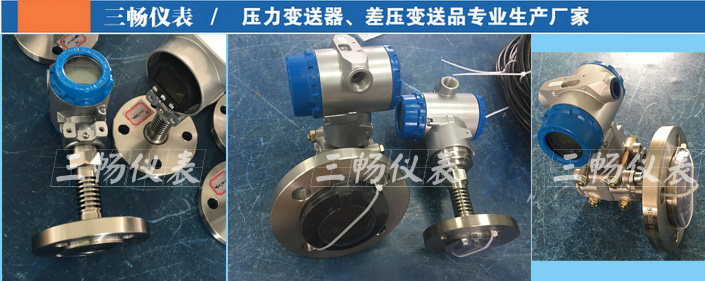

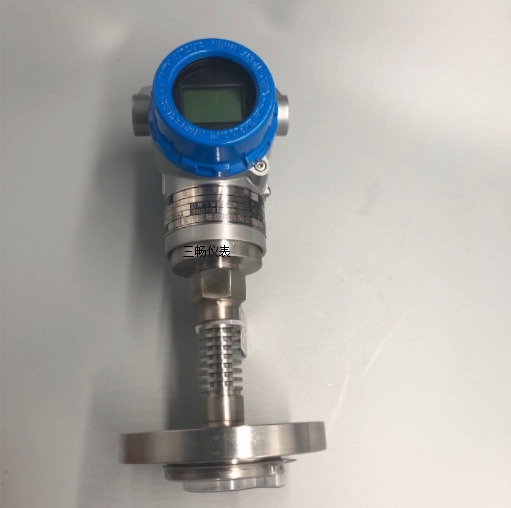

SC3051系列單法蘭差壓變送器采用全密封焊接結構 外形結構多樣化、采用耐高溫電路闆 傳感器抗幹擾強、長期穩定性好、防雷擊、防射頻幹擾、高精度、高穩定性、316不鏽鋼隔離膜片結構（或者钽膜片）、多種量程選擇、用戶方便調試。
單法蘭壓力變送器的功能
輸出：2線制，4～20mA DC輸出，數字通訊，可編程設定線性或平方根輸出方式，HART協議加載在4～20mA DC信号上。
電源電壓：工作狀态：10.5～42V DC
數字通訊：16.4～42V DC
本 安 型：16.4～30V DC
負載（輸出信号代碼爲D和E時）：工作狀态：0～1335Ω 數字通訊：250～600Ω
HART通訊距離：用多芯雙絞線時可通訊距離#大達2Km。通訊距離因電纜類型而異。公式如下：L=65000000/（R×C）-（C1+10000）/C
L=長度（m和ft）
R=阻抗（Ω ，包括電源阻抗）
C=電纜電容（pF/m或pF/ft）
C1=#大并聯電容（pF/m或pF/ft）
單法蘭壓力變送器的阻尼時間常數：放大器部件和膜盒的阻尼時間常數之和。常數在0.2～64秒範圍内可調。
環境溫度：-40～85℃（-40～185?F） -30～80℃（-22～176?F）【帶LCD表頭】
接液溫度：-40～120℃（-40～248?F）
調量程的參考精度（包括從零點開始的線性、滞後性和重複性）：±0.1％
單法蘭壓力變送器的穩定性：±0.1％量程上限/12個月
單法蘭壓力變送器的型号和規格代碼表
|
SC3051 |
單法蘭壓力變送器 |
|||||||||
|
|
代碼 |
量程範圍KPa |
||||||||
|
3 |
0-1.3～7.5 |
|||||||||
|
4 |
0-6.2～37.4 |
|||||||||
|
5 |
0-31.1～186.8 |
|||||||||
|
6 |
0-117～690 |
|||||||||
|
|
代碼 |
輸出 |
||||||||
|
E |
4-20mA |
|||||||||
|
S |
智能式 |
|||||||||
|
|
代碼 |
公稱直徑尺寸（mm） |
插入筒長度（mm） |
高壓側隔膜片材料 |
||||||
|
A0 |
（3〞）80 |
平 |
316LSST |
|||||||
|
A2 |
（3〞）80 |
50 |
316LSST |
|||||||
|
A4 |
（3〞）80 |
100 |
316LSST |
|||||||
|
A6 |
（3〞）80 |
150 |
316LSST |
|||||||
|
B0 |
（4〞）100 |
平 |
316LSST |
|||||||
|
B2 |
（4〞）100 |
50 |
316LSST |
|||||||
|
B4 |
（4〞）100 |
100 |
316LSST |
|||||||
|
B6 |
（4〞）100 |
150 |
316LSST |
|||||||
|
C0 |
（3〞）80 |
平 |
哈氏C-276 |
|||||||
|
C2 |
（3〞）80 |
50 |
哈氏C-276 |
|||||||
|
C4 |
（3〞）80 |
100 |
哈氏C-276 |
|||||||
|
C6 |
（3〞）80 |
150 |
哈氏C-276 |
|||||||
|
D0 |
（4〞）100 |
平 |
哈氏C-276 |
|||||||
|
D2 |
（4〞）100 |
50 |
哈氏C-276 |
|||||||
|
D4 |
（4〞）100 |
100 |
哈氏C-276 |
|||||||
|
D6 |
（4〞）100 |
150 |
哈氏C-276 |
|||||||
|
E0 |
（3〞）80 |
平 |
钽 |
|||||||
|
F0 |
（4〞）100 |
平 |
钽 |
|||||||
|
|
代碼 |
安裝法蘭 |
||||||||
|
A |
3〞150lb |
|||||||||
|
B |
4〞150lb |
|||||||||
|
C |
3〞300lb |
|||||||||
|
D |
4〞300lb |
|||||||||
|
|
代碼 |
結 構 材 料 |
||||||||
|
法蘭和接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
|||||||
|
22 |
316不鏽鋼 |
316不鏽鋼 |
316不鏽鋼 |
矽油 |
||||||
|
23 |
316不鏽鋼 |
316不鏽鋼 |
哈氏合金C |
|||||||
|
24 |
316不鏽鋼 |
316不鏽鋼 |
蒙乃爾 |
|||||||
|
25 |
316不鏽鋼 |
316不鏽鋼 |
钽 |
|||||||
|
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
|||||||
|
35 |
哈氏合金C |
哈氏合金C |
钽 |
|||||||
|
|
代碼 |
選項 |
||||||||
|
M1 |
0-100%線性指示表 |
|||||||||
|
M3 |
3位半LCD顯示表 |
|||||||||
|
M4 |
智能表顯示 |
|||||||||
|
B1 |
管裝彎支架 |
|||||||||
|
B2 |
闆裝彎支架 |
|||||||||
|
B3 |
管裝平支架 |
|||||||||
|
D1 |
側面洩放閥在壓力室上部 |
|||||||||
|
D2 |
側面洩放閥在壓力室下部 |
|||||||||
|
不注 |
1/2NPT錐管螺紋接頭 |
|||||||||
|
C2 |
丁字形螺紋接頭M20×1.5，帶後部焊接Ф14 |
|||||||||
|
d |
隔爆型dⅡBT4 |
|||||||||
|
i |
本安型iaⅡCT6 |
|||||||||
